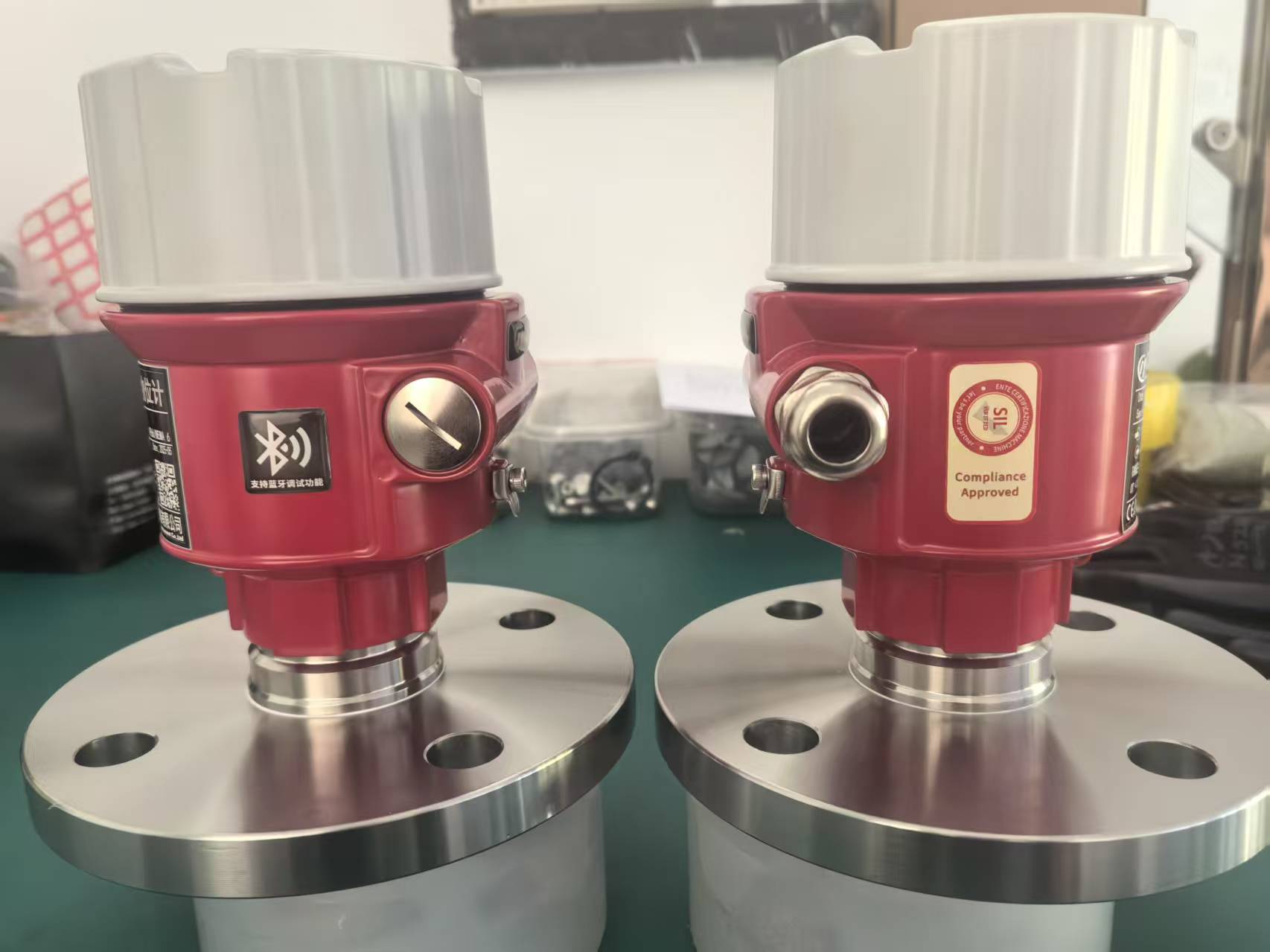

雷達料位計（強穿透）產品概述
雷達料位計測量原理

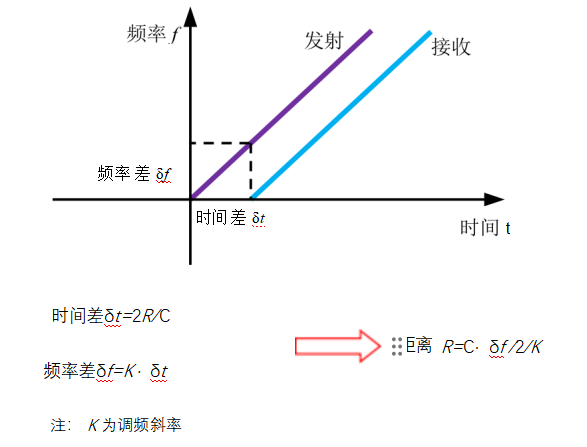

調頻連續波雷達物位計的原理為雷達在罐頂發射電磁波，電磁波碰到介 質反射后被雷達接收，接收信號與發射信號之間的頻率差δf與到介質表面的 距離R 成一定比例關系： R= C（速度）*δf（頻率差）/2/K（調頻斜率）。因為 光速C和調頻斜率K已知， 因此算出頻率差δf，便可得到雷達安裝位置到料面 的距離R，再通過已知的罐體總高，減去雷達到料面的空間距離（簡稱空高）， 得出料位的高度。
雷達料位計產品特點
1.毫米波雷達測量精度可達±1mm，測量盲區為50mm。
2.更小的天線尺寸，滿足更多的工況場合測量。
3.多種透鏡天線，3°發射角，更集中的能量，回波信號更強，同等工礦條件下， 相比于其他雷達產品具有更高的可靠性。
4.擁有更強的穿透性，在有粘附及凝結的情況下也可以正常使用。
5.動態信號范圍更大，對于低介電常數介質的測量更加穩定。
6.多種測量模式，快速測量模式下雷達反應時間小于 1S。

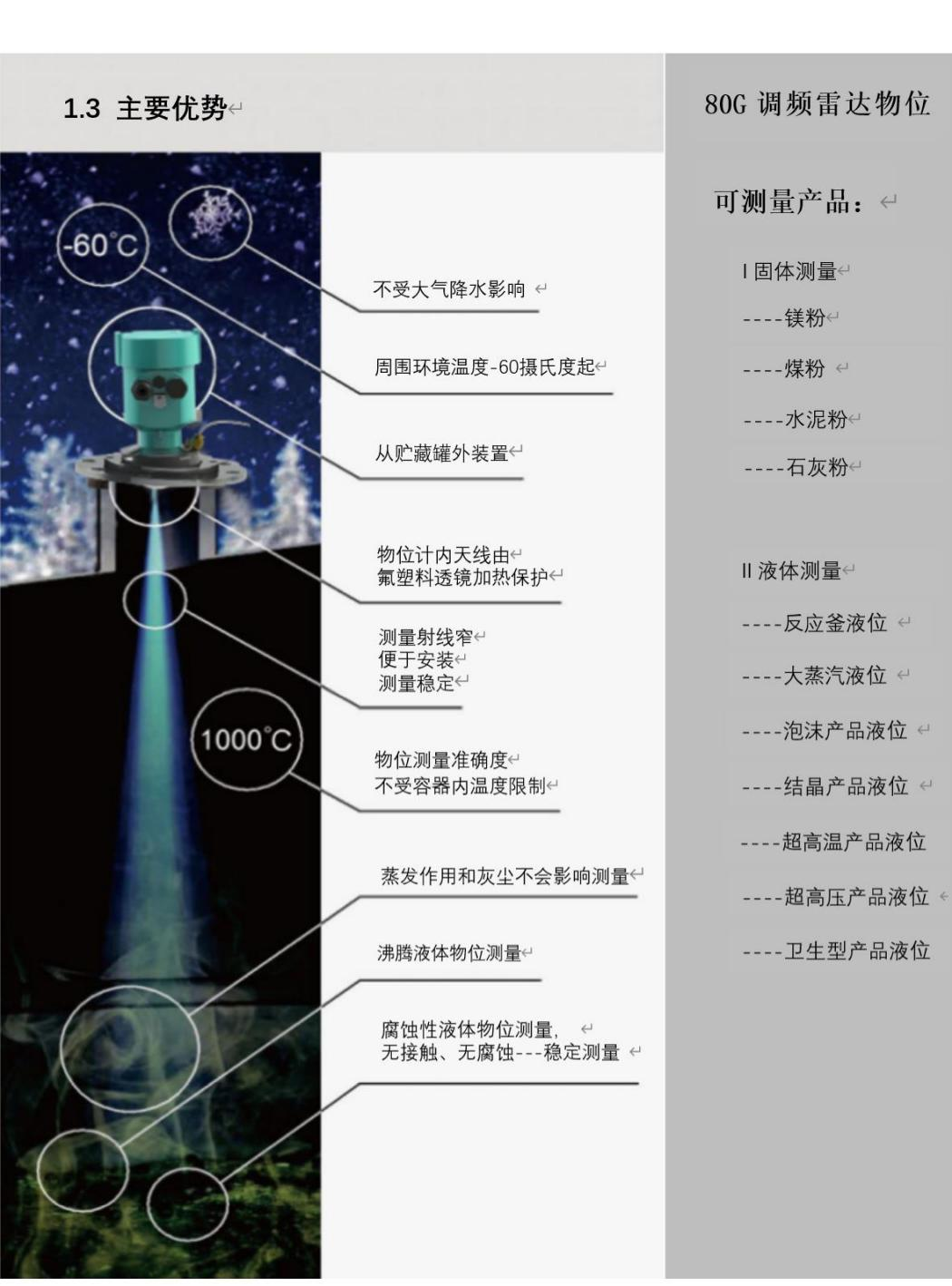

雷達料位計主要優勢
雷達料位計技術規格
測量原理 | 2/4 線制，F(xiàn)MCW 雷達 |
頻率范圍 | W-band [76-81GHz] |
最大作用距離 | 最大 120 米 |
測量精度 | ±1mm |
輸出形式 | 4~20mA,RS-485 |
通訊方式 | HART,MODBUS |
供電范圍 | 24±6V |
天線形式 | 喇叭或透鏡天線 |
過程接頭 | 法蘭從 DN50 起，螺紋從 G3/4 起 |
過程壓力 | -1…20 bar |
過程溫度 | -40~+200℃ |
環境倉儲溫度 | -40~+80℃ |
外殼 | 鑄鋁/不銹鋼 |
外殼和外殼蓋之間的密封 | 硅橡膠 |
外殼視窗 | 聚碳酸酯 |
接地端子 | 不銹鋼 |
電纜入口/插頭 | 1 個盲堵 M20×l.5/1 個 M 20xl.5 電纜入口 |
接線端子 | 導線橫截面 2.5mm2 |
故障信號 | 電流輸出不變；21mA；3.6mA |
積分時間 | (0～20)s，可調 |
盲區 | 0.05m/0.2m |
測量間隔 | 大約 1 秒（取決于參數設置） |
調整時間 | 大約 1 秒（取決于參數設置） |
相對濕度 | < 95% |
耐震 | 機械震動 l0m/s2 , (10～150)Hz |
防護等級 | IP67 |
防爆等級 | ExdiaIICT6 |
安裝方式 | 螺紋或法蘭 |
雷達料位計安裝要求

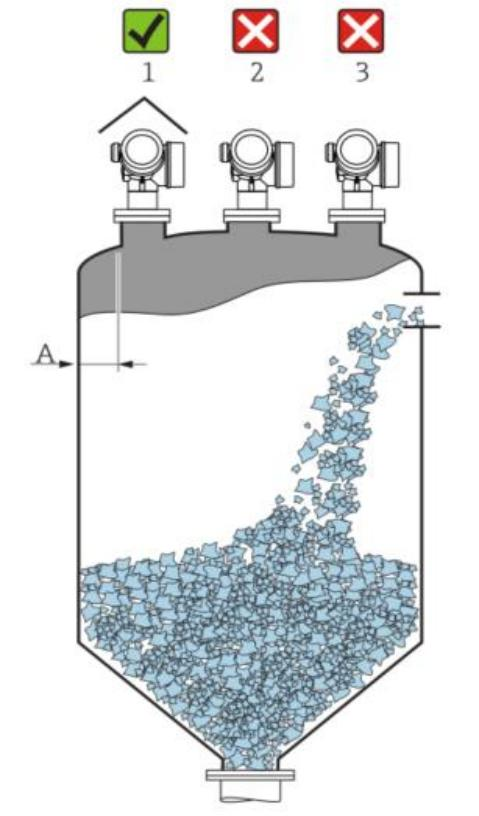

2.1 位置選擇
推薦距離 A（罐壁與安裝短管外壁的間距） 約為罐體直徑的 1/6，但是安裝 后的設備與罐壁間的距離始終都應大于 20 cm (7.87 in)。
如果罐壁不光滑（波紋鋼、焊縫、接頭等）， 建議選擇盡可能遠離罐壁的位置 安裝設備。如需要，可使用天線角度調節裝置進行安裝，避免罐壁產生干擾反射。
不推薦將設備安裝在罐體中央（2），因為干擾會導致信號丟失。
禁止將設備安裝在進料口（3）上方。
雷達料位計安裝方式

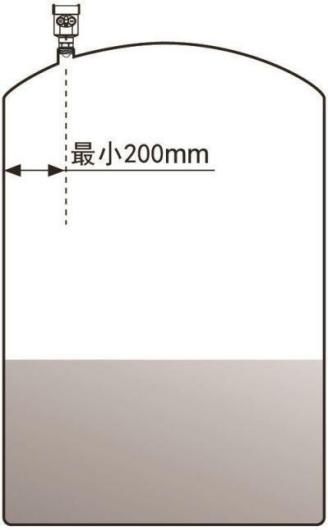

安裝方式1：螺紋安裝

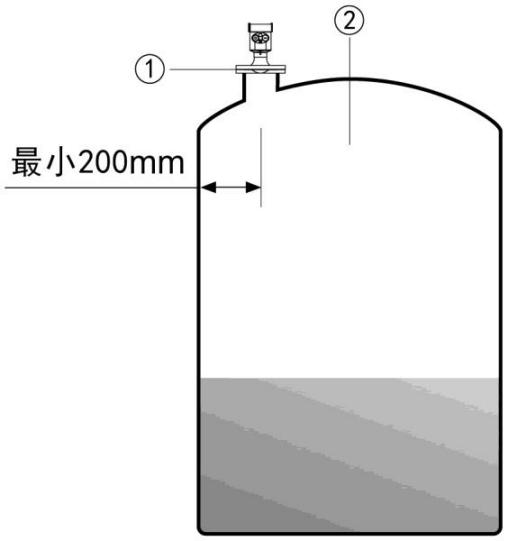

安裝方式2：法蘭安裝

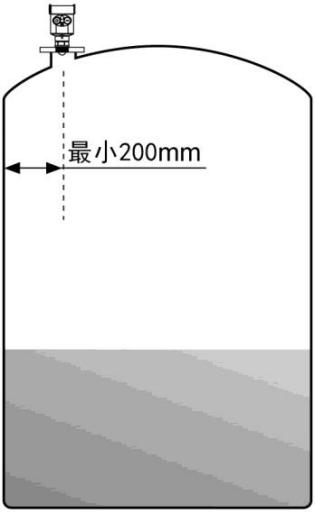

采用法蘭安裝時儀表距離罐壁最小距離應為200mm。
①基準面 ②容器中央或?qū)ΨQ軸

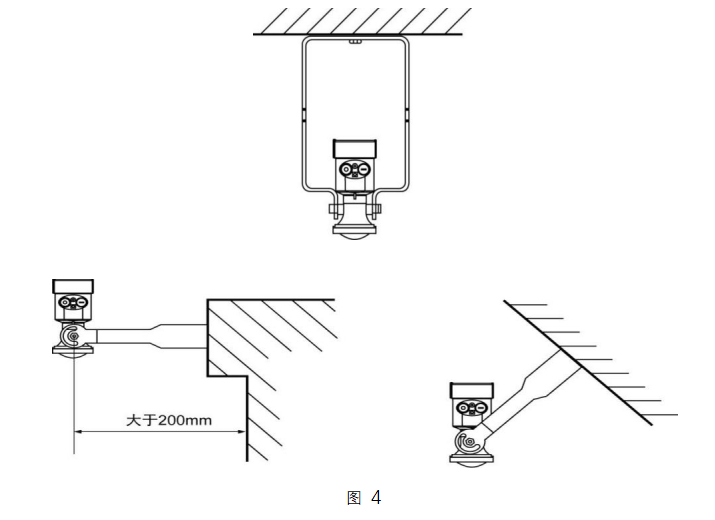

安裝方式3：吊裝（根據具體的安裝條件選用）

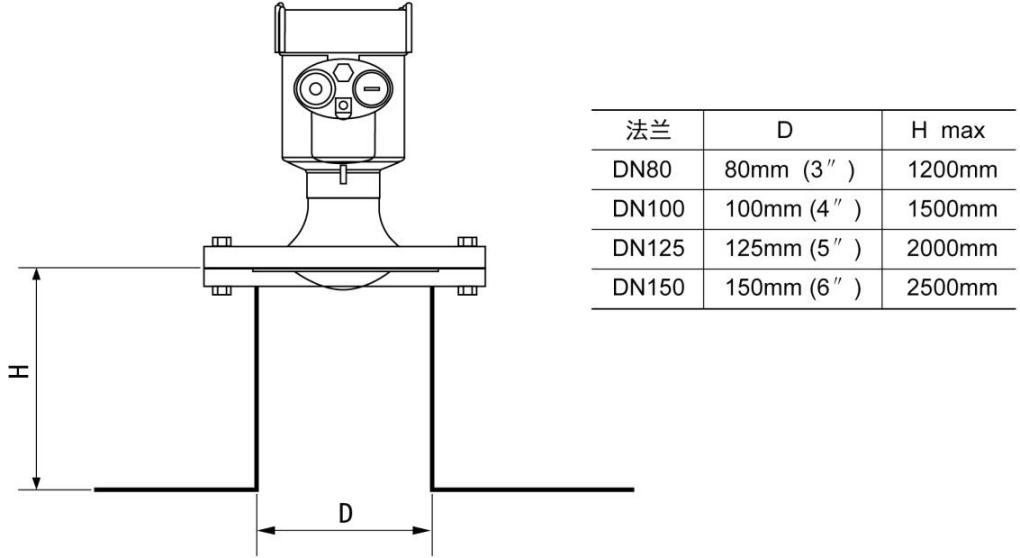

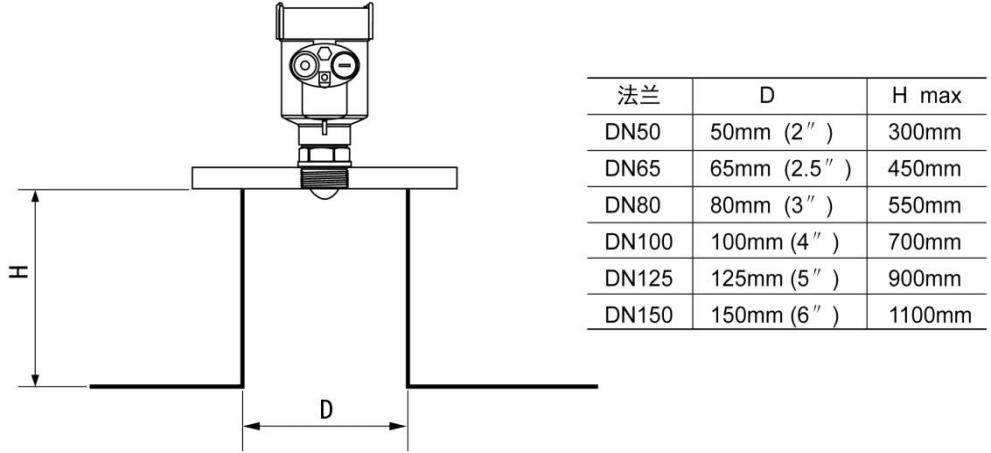

雷達料位計安裝接管示意圖：
最大安裝短管高度 H max 取決于安裝短管管徑D及產品發射角的大小。
過長的安裝接管，會影響雷達性能。
1.5 寸天線 8°發射角
3.5 寸天線 3°發射角
3 電氣連接
l 供電電壓
(4～20) mA/HART/24±6V（兩線制）：供電電源和輸出電流信號共用一根兩 芯屏蔽電纜線。
l 連接方式

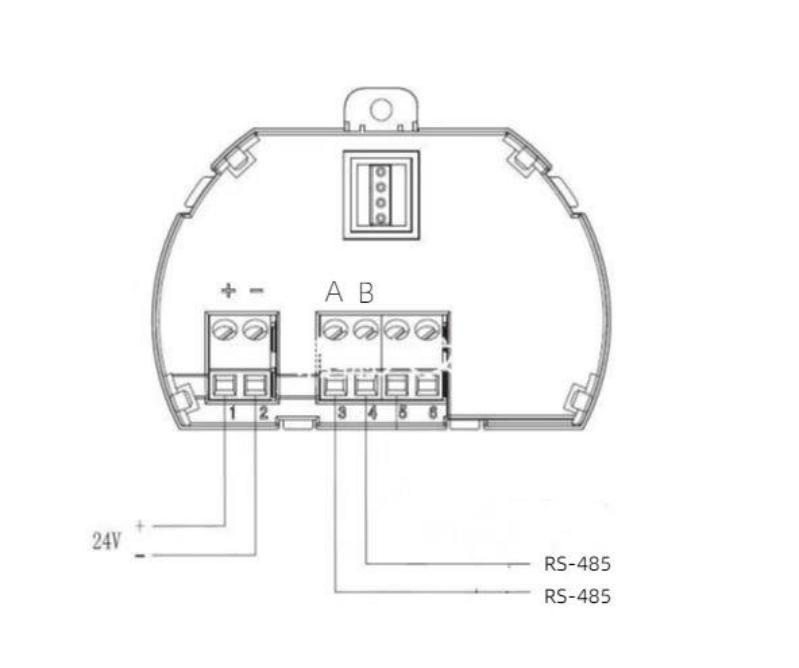

24V 兩線制接線圖如下：
雷達料位計安全指導
請遵守當?shù)貙θ藛T健康和安全的規程要求。所有對儀表電氣部件的操作必 須由經過正規培訓的專業人員完成。
請檢查儀表的銘牌確保產品規格符合您的要求。請確保供電電壓與儀表銘 牌上的要求一致。
l 防護等級

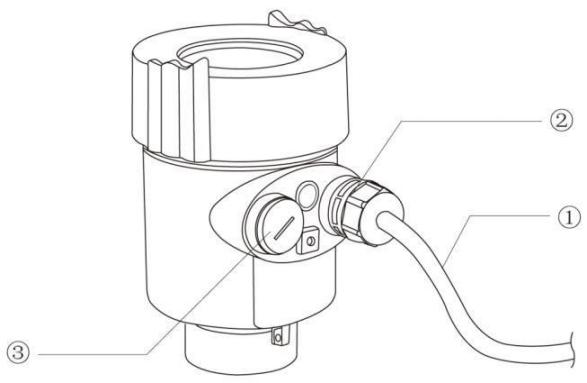

本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如 下圖：
如何確保安裝滿足 IP67 的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見圖① 請擰緊電纜密封頭，見圖②
請將未使用的電氣接口用盲堵堵緊
